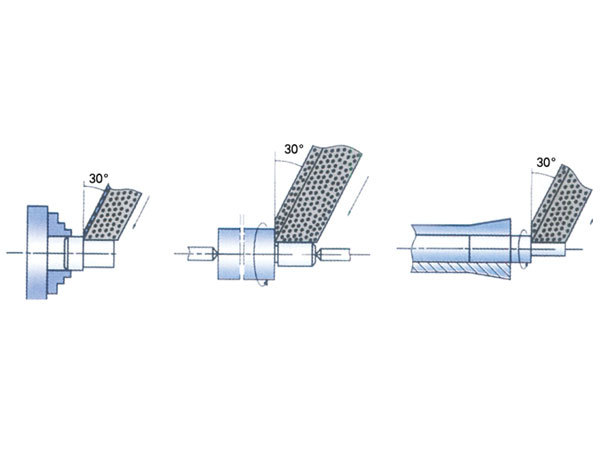

数控端面外圆磨床
机床特点：
★本机床采用国产或者进口两轴数控系统，内装PLC，液晶显示。
★砂轮架进给和工作台移动均采用交流伺服电机通过滚珠丝杠驱动，砂轮架进给和工作台采用液压
油浸平-V导轨，保证进给精确、灵敏。
★砂轮主轴轴承采用整体瓦动压轴承，独立油箱供油，回转精度高、刚性好、可实现成形磨削加工。
★头架电机采用交流变频调速装置，实现无级调速。
★尾架套筒具有液压伸缩功能。
★机床配置全防护罩壳，操作安全可靠。
★配置自动量仪在线检测，实现闭环自动磨削工作循环。
技术规格：TECHNICAL SPECIFICATIONS
中心高Height of center 100mm
顶尖距 Distance between centers 360mm
最大磨削直径Max.diameter to be ground φ125mm
最大磨削长度Max. length to be ground 350mm
最大工件重量Max. weigth of workpiece 10kg
砂轮尺寸Dimension of Max. grinding wheel φ400×50×φ203mm
砂轮线速度Linear speed of grinding wheel (m/s) 45m/s
电机总功率Total power of the motors 11kw
砂轮架电主轴功率Power of the grinding wheel motor 3kw
机床外形尺寸Overall dimensions 2000×1520×1700mm
净重 2500Kg
毛重 2900 Kg
工作精度：WORKING ACCURACY（磨削国家标准试磨件）
圆度 0.0015
直径一致性 0.003
表面粗糙度 Ra0.32μm
