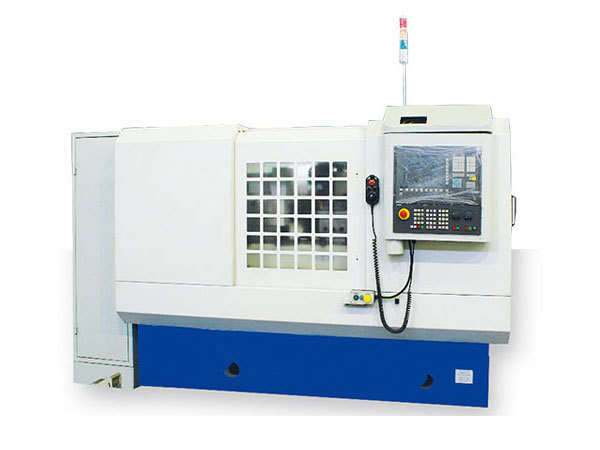

数控端面外圆磨床
机床特点：
本机床适用于以液压齿轮泵齿轮轴等典型零件为主的各种中小型轴类零件的外圆、端面及
圆锥面的磨削加工。可满足高精度端面的加工要求。
★本系列机床采用进口两轴联动数控系统，内装PLC，液晶显示。
★机床采用工作台固定，机床X轴、Z轴互相垂直组成的高精度十字滑台移动的全新整体布局。
★砂轮架进给和十字滑台移动均采用交流伺服电机通过滚珠丝杠驱动，
砂轮架进给导轨采用进口直线导轨，十字滑台平-V导轨注塑并采用强制润滑，保证进给精确、灵敏。
★砂轮主轴轴承采用多油楔、大锥度，自动调隙动压轴承，具有较高的刚性和回转精度。
★头架采用变频无极调速。
★尾架套筒具有液压伸缩功能。
★机床配置全防护罩壳，操作安全可靠。
★配置自动量仪在线检测，实现闭环自动磨削工作循环。
技术规格：TECHNICAL SPECIFICATIONS
中心高Height or center 180mm
顶尖距 Distance between centers 750mm
最大磨削直径Max.diameter to be ground φ320mm
最大磨削长度Max. length to be ground 630mm
最大工件重量Max. weigth of workpiece 50kg
最大砂轮尺寸Dimension of Max. grinding wheel φ500×50×φ203mm
砂轮线速度Linear speed of grinding wheel (m/s) 45m/s
电机总功率Total power of the motors 15kw
砂轮架电机功率Total power of the motors 5.5kw

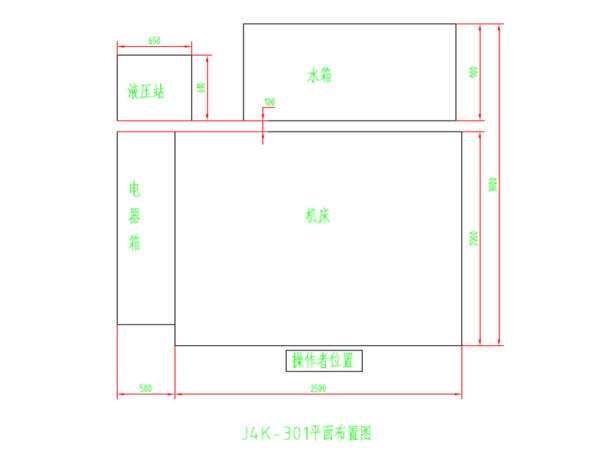

机床外形尺寸Overall dimensions 2500×2000×1750mm
X轴行程 300 mm
Z轴行程 750 mm
工作精度：WORKING ACCURACY
圆度 0.001 mm
圆柱度 0.002 mm
粗糙度 0.16μm
