数控曲轴连杆径专用磨床
机床特点：

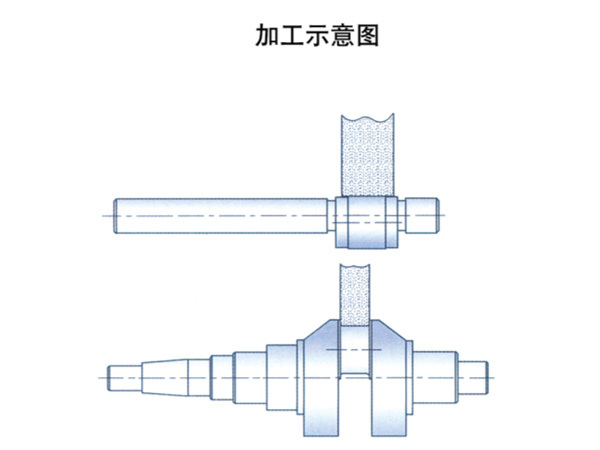

★本机床适用于汽车，摩托车等行业单曲拐曲轴偏心轴颈的磨削。
★采用进口三轴数控系统，内装PLC，液晶显示。
★砂轮架进给(后置金刚滚轮修整进给)和工作台移动均采用交流伺候电机通过滚珠丝杠驱动，砂轮架
进给导轨采用进口直线滚柱导轨，保证进给精确、灵敏。
★砂轮主轴承采用动静压轴承，回转精度高，刚性好。
★砂轮电机采用交流变频调速装置，基本实现恒线速磨削。
★砂轮修整可采用前置金刚笔或后置金刚滚轮修整。
★头架采用滚动轴承结构，回转精度高，刚性好。头架电机采用交流伺服电机，实现无级调速、准停功能。
★工件夹持方式可采用弹性套定位与夹紧。
★机床可配置径向自动量仪在线检测，实现闭环自动磨削工作循环。
★机床配置独立的电气柜、油箱、水箱。
★配置全封闭罩壳，手动开门，操作安全。
技术规格：TECHNICAL SPECIFICATIONS
中心高Height of center 180mm
工作台最大行程 Max.travel of axis Z 800mm
砂轮尺寸Dimension of Max. grinding wheel φ750×80×φ203mm
砂轮线速度Linear speed of grinding wheel 50m/s
横进给分辨率Resolution of axis X 0.0005mm
工作台分辨率Resolution of axis Z 0.001mm
电机总功率Total power of the motors 30kw
砂轮架电主轴功率Power of the grinding wheel motor 15kw
机床外形尺寸Overall dimensions 4000×3300×1800mm
工作精度：WORKING ACCURACY（磨削国家标准试磨件）
圆度 0.003 mm
圆柱度 0.005 mm
表面粗糙度 Ra0.4μm
平行度 0.01mm
